摘要：主要介紹PLC遠程控制的原理以及使用華辰智通HiNet智能網關系列實現各種型號的PLC遠程控制及遠程編程、數據遠程采集等的方法。
一、PLC云遠程監控系統
1.1概述
目前設備遠程監控在工程機械、水處理、電力等領域得到了廣泛的應用。本文以三菱PLC遠程控制為例講述華辰智通HiNet智能網關在設備遠程控制方面的應用。實現了多樣通訊接口、多種通訊方式以及獨特的VPN over P2P遠程安全通訊方式，滿足各種企業工況。
許多的企業由于業務范圍分散全國各地，企業主希望通過一臺計算機連接網絡就能對任何一臺PLC進行數據的采集和程序的編寫與修改，PLC云遠程監控系統避免了企業需要派技術員到現場診斷的麻煩，幫助企業節省了大量的人力與物力。

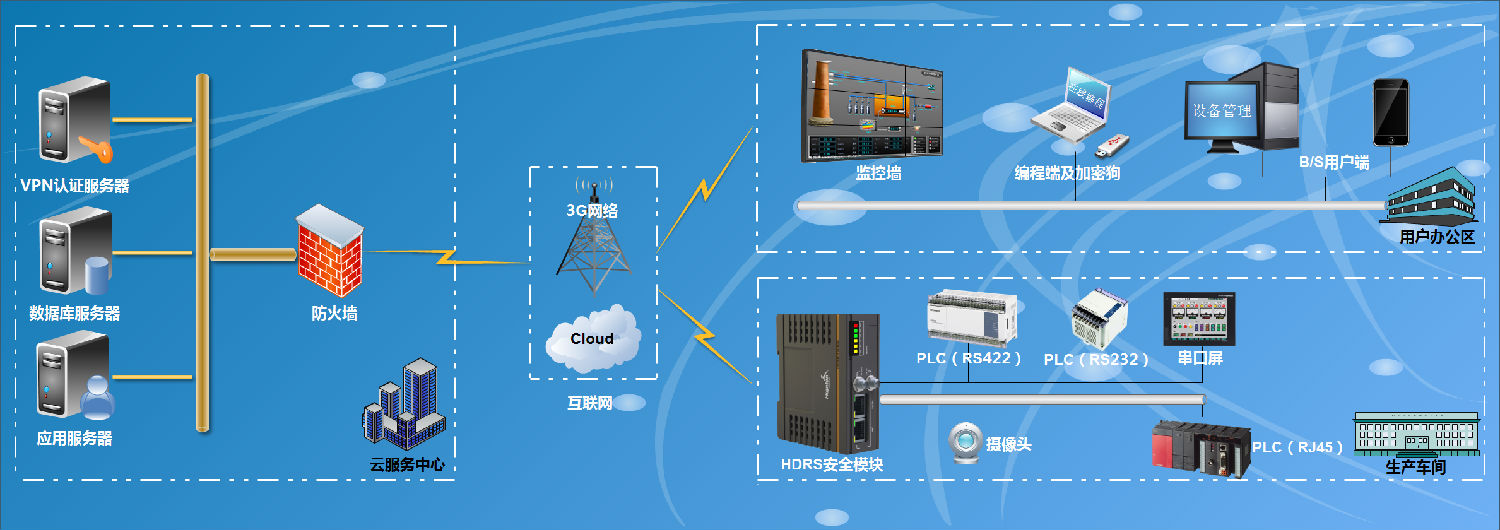

PLC云遠程監控系統主要是由HiNet網關等組成，拓撲結構圖如下圖所示：
如圖所示，從大的系統架構上來分析，PLC云遠程監控系統可以分為兩大部分。第一，基于PVN的基礎架構部分，該部分采用C/S模式，主要實現數據采集及編程通道的建立和管理，同時為數據的安全提供多重保障。第二，基于已建立的通道實現的高級架構部分，改部分采用B/S模式，主要實現對數據的統計、分析、處理和呈現等功能，為用戶提供直觀、便捷的體驗與服務。

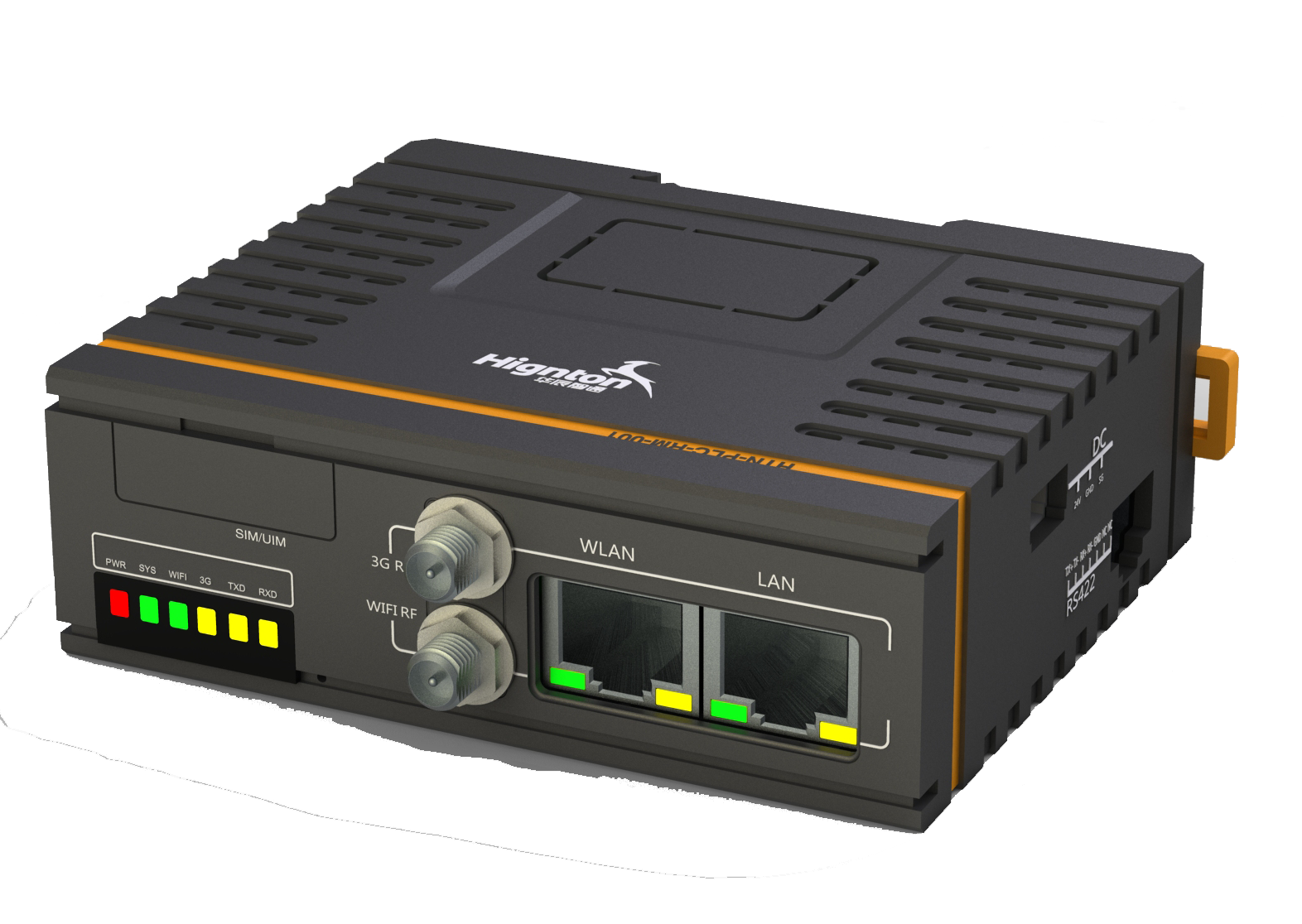

HiNet智能網關是一個集成多種互聯網通訊技術，面向工業領域的設備通訊終端產品。其包含的3G、WiFi、以太網等多種互聯網接入方式，可以適應各種網絡應用環境，提供隨處可得的安全通訊鏈路。
HiNet智能網關支持西門子、三菱、施耐德等各種PLC和智能儀表數據的實時采集，支持上百萬點的采集，確保從海量數據中提取相關數據的及時準確性，解決設備實時監控、數據預警規則設置、預警通知規則設置等。
二、PLC遠程實例
2.1三菱FX系列
該項目為一高檔小區供水設備遠程在線監控，項目實施原理大致如下：將HiNet智能網關和PLC相連，通過HiNet智能網關的遠程通訊功能將PLC的數據采集至監控端（可以是PC機、也可以是平板電腦），通過監控端安裝的PLC云遠程配置工具打通與HiNet智能網關的專用安全通道，此時安裝在監控端的GX Works2編程軟件或者其他組態等上位機軟件就能實現對水泵房內PLC本地化操作，如遠程上下載程序，遠程編程等。

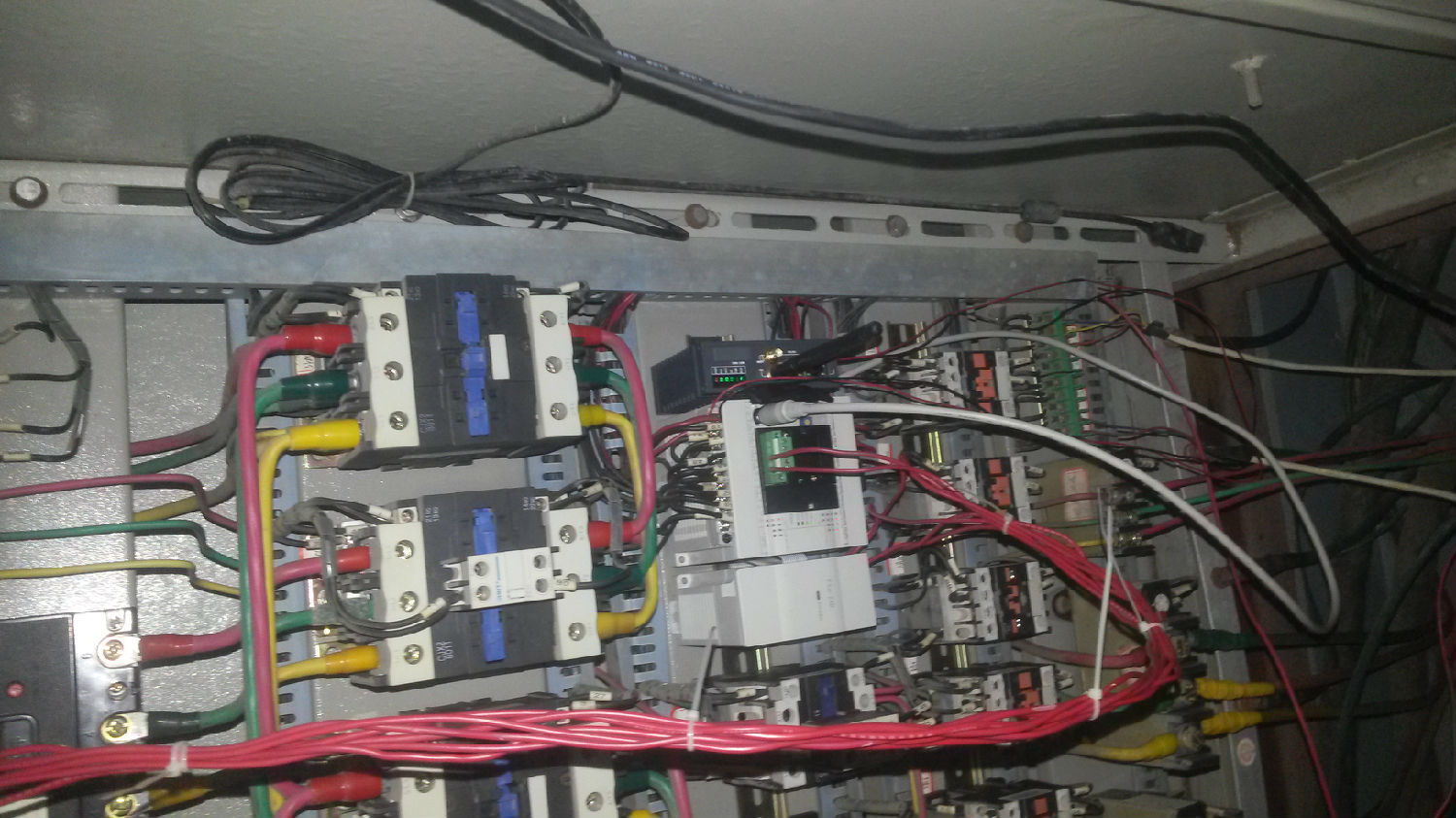

圖：現場連接圖

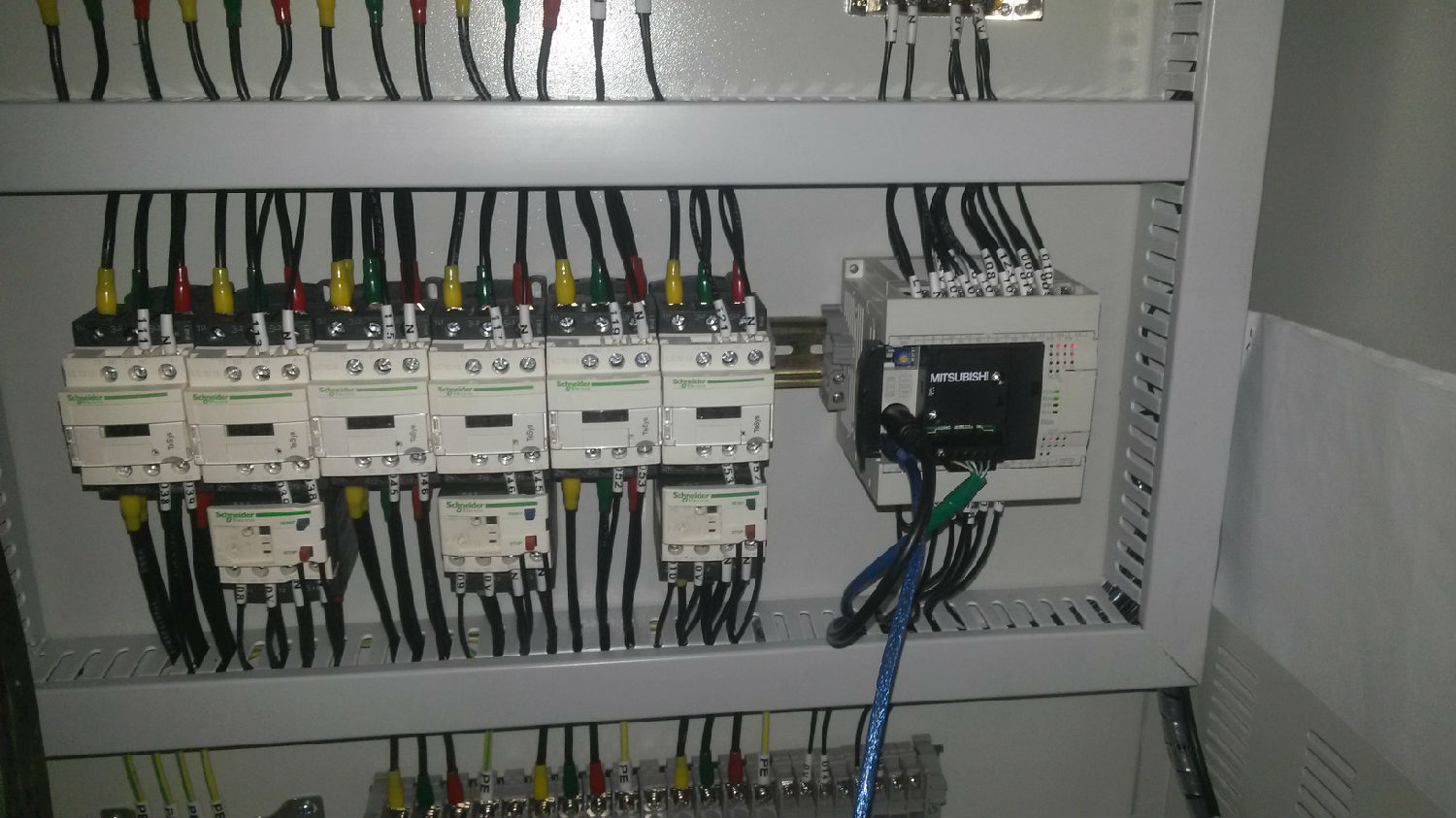

圖：現場連接

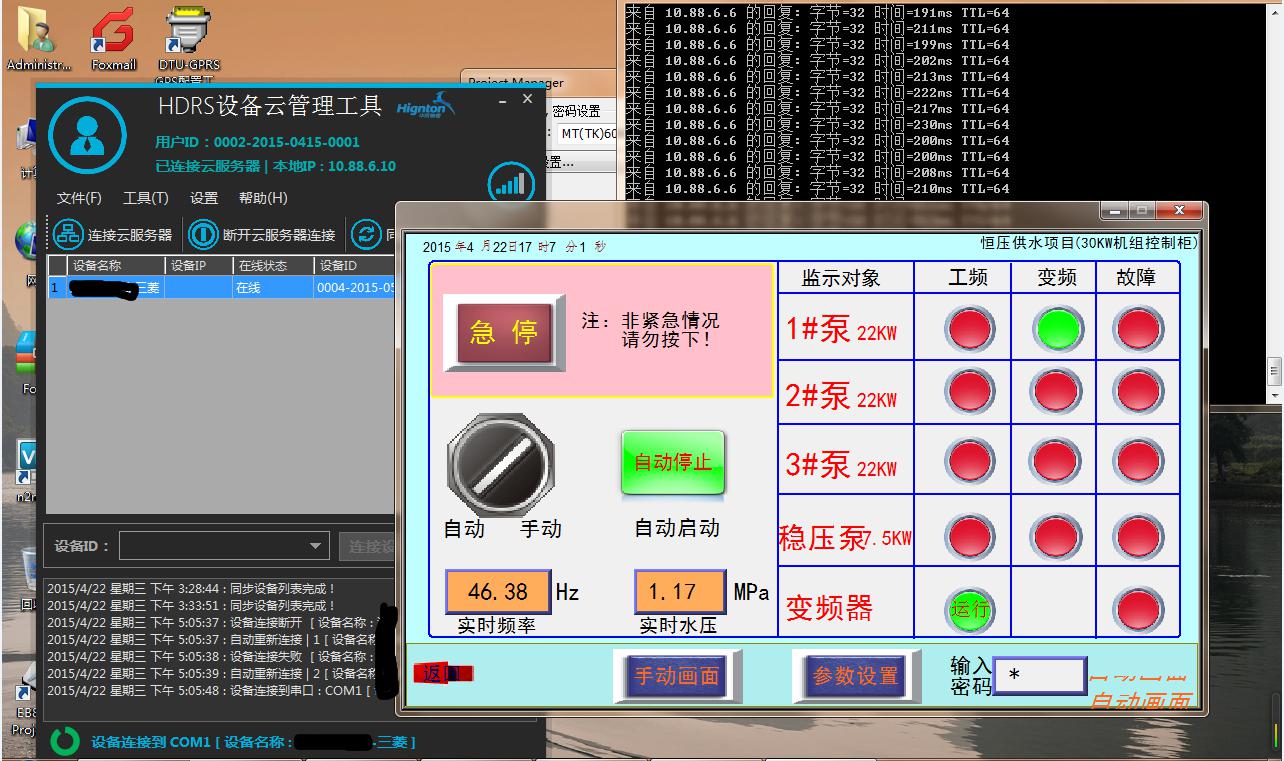

圖：觸摸屏遠程畫面
