自動化設備遠程監控系統網絡構架
架構中現場設備及PLC通過以太網或RS485/RS232/RS422串口方式接入HINET智能網關中(或者其他品牌網關)，HINET智能網關依靠自身協議解析以及數據傳輸功能將解析好的數據通過4G或者有線網絡傳輸至互聯網，進而傳輸?shù)椒?wù)器中，最后通過服務器中部署的數據平臺系統，將設備監控監控數據、業務數據以及其他數據發布到監控大屏及各個監控端。
目前大多數PLC機械設備的故障診斷，固件升級是由人工去完成。而很多設備的故障只是因為操作人員操作失誤或軟件故障引起的，并且維修過程中，維修人員在開始時無法判斷設備的故障點，導致售后人員不得不多次來回，這不僅大大提高了企業的售后維護成本，還極大地降低了企業的生產效率。因此機械設備的遠程診斷維護被越來越多的廠商所重視。
華辰智通科技有限公司自主研發的基于云平臺PLC遠程故障診斷維護及監控平臺就是在此需求上開發出來的。
1.HDRS不僅能實現設備的遠程故障檢測、設備定位的功能，還能實現設備運行數據的遠程傳輸以及修改，設備固件上下載等功能。
2.設備廠商通過HDRS能遠程掌控設備地理位置，防盜監控；遠程掌控設備運行狀態，提升設備的生產效率，提高設備管理效能；
3.遠程維護定期提醒，防止設備老化，延長設備生命周期；遠程監控設備運行報表，了解消耗和產出提高物資管理效能。

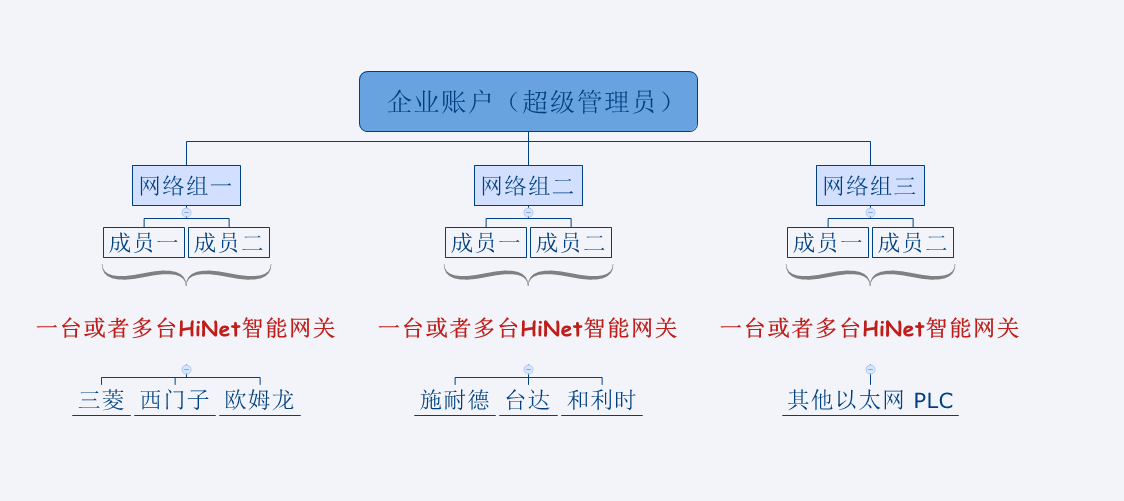

PLC遠程綜合管理控制系統管理架構
成員可通過Hinode客戶端登錄用戶名和密碼，查看管理超級管理員所分配的PLC和設備
系統實現的功能：
一個公司賬戶可新建多個網絡組；
一個網絡組可以新建多個管理員（售后人員）；
一個管理員可管理多臺HiNet智能網關；
一臺HiNet智能網關可連接多臺PLC及觸摸屏；
PLC遠程管理控制系統操作說明
可通過4G、WIFI及以太網等方式接入互聯網或局域網，通過特定的用戶名和密碼登錄客戶端軟件，從而與云服務器連接（HiNet智能網關入網處無需固定IP或動態域名）
監控端與PLC 通訊

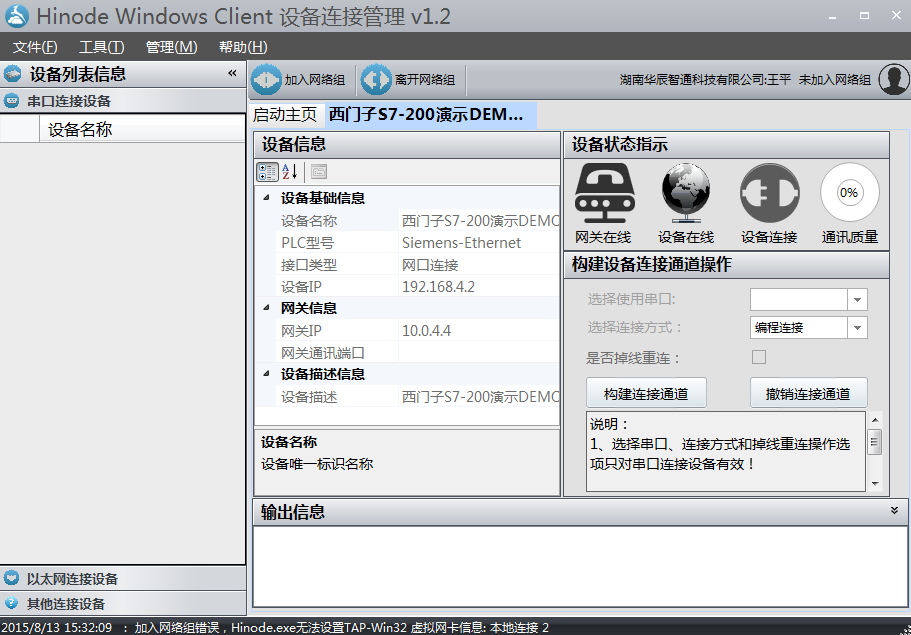

1.打通遠程通道。使用Hinode連接管理工具
功能包括：
1.查看網關、PLC設備是否在線
2.用戶名和密碼登錄，實時連接所管控的PLC
3.連接云服務器，并查看現場通訊質量
4.打通編程軟件或上位機軟件與PLC之間的VPN over P2P通道

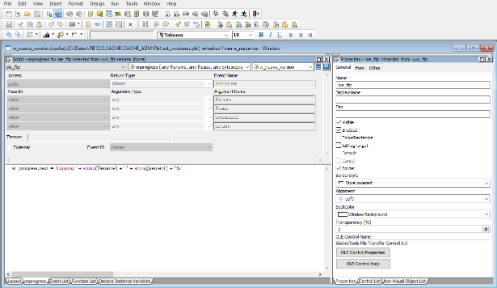

2.PLC遠程編程：依靠ABB Control Builder等編程軟件
功能包括：
PLC遠程上下載
PLC遠程編程、調試
設備固件遠程升級，故障判斷
PLC程序遠程在線監測，在線仿真
3.plc參數監測：采用力控、組態王等上位機軟件
功能包括：

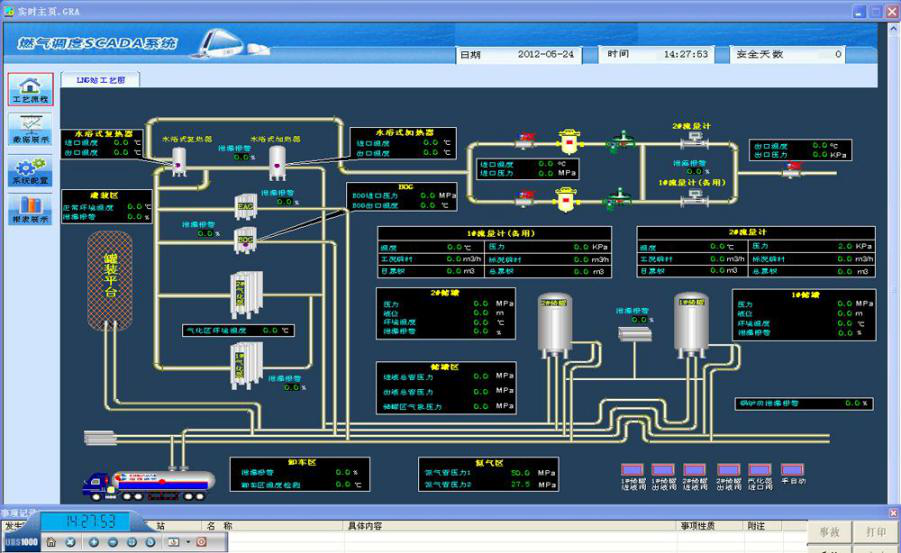

PLC運行參數監測修改，設備工作流程動畫監視
傳感器數據實時在線采集監控
設備集中管理，遠程在線控制
故障預警參數設置
實施應用
真正實現了
plc設備遠程控制，遠程綜合管理等功能，設備巡查人員、巡查次數大大減少，只需要少量運行調度人員在中央監控室監屏即可。設備監控實施后、設備節能效果明顯、運營水平提高，不但節能降耗，還節約人力，提高了客戶服務水準，也將使用戶的經濟效益得到提高。

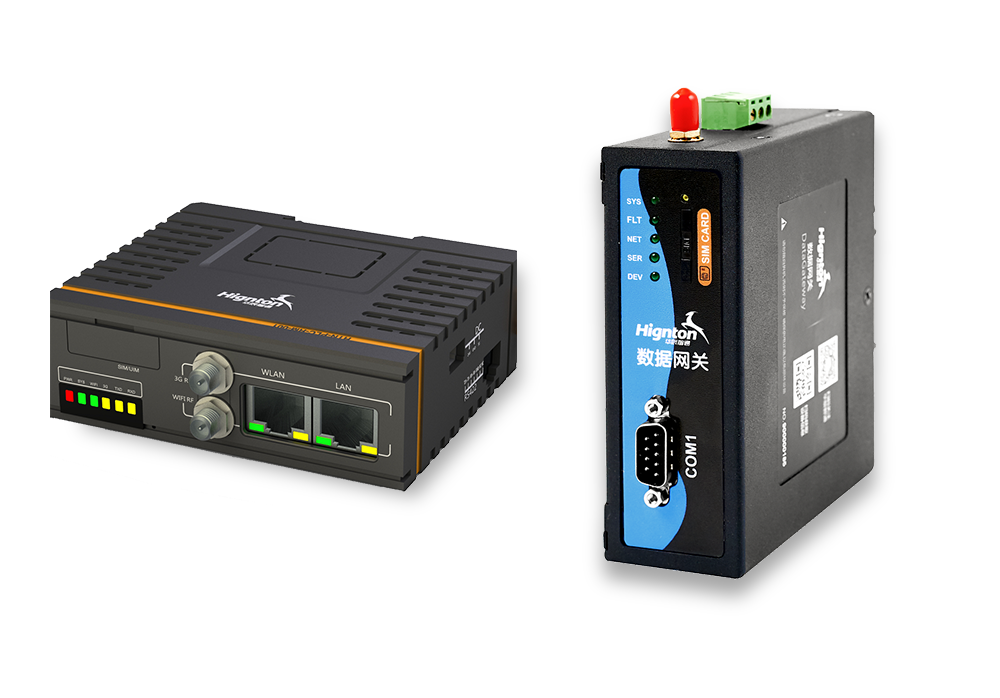

HINET工業智能網關是一個集成多種互聯網通訊技術，面向工業領域的設備通訊終端產品。支持4G、WIFI、以太網等多種互聯網接入方式。
1、 實現工業現場設備遠程控制；
2、 實現設備固件遠程升級，程序上下載，可靈活接入各種設備管理平臺；
3、 實現工業現場觸摸屏遠程控制和組態畫面遠程映射；
4、 可同時與多臺PLC或觸摸屏遠程通訊；
5、實現西門子、三菱、歐姆龍、施耐德、臺達、匯川、和利時、松下、永宏、海為和 MODBUS 系列等PLC等主流協議硬件解析；
6、 實現
PLC遠程監控，PLC遠程編程，PLC遠程調試，PLC遠程上下載，PLC遠程控制，PLC數據采集，PLC遠程通訊；
