網關和PLC的連接方式：網關LNA口直接和PLC網線連接
PLC和網關的IP地址以及現場聯網條件說明：
l 假設西門子1200的IP：192.168.9.223
l 假設網關LAN口IP：192.168.9.199
l 現場聯網方式：4G
二 測試需要達到的目的：通過本地電腦上的博圖軟件實現對遠端現場西門子1200PLC程序的遠程上下載以及更新操作。

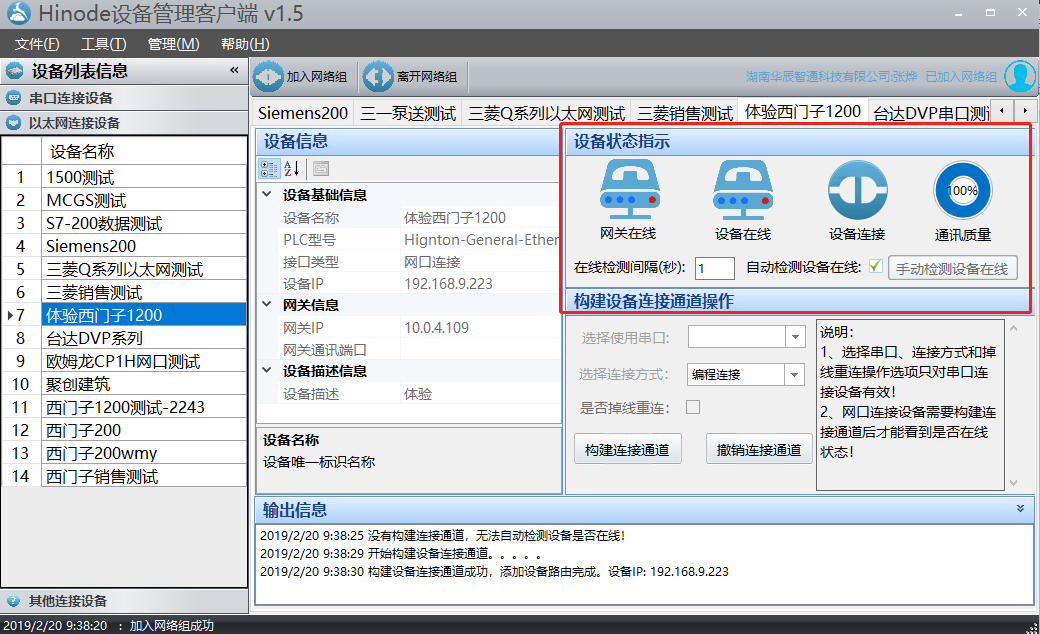

1.客戶端正常上線，網關及設備圖標上線，指示燈亮，如圖，最小化窗口即可（不能關閉客戶端）。

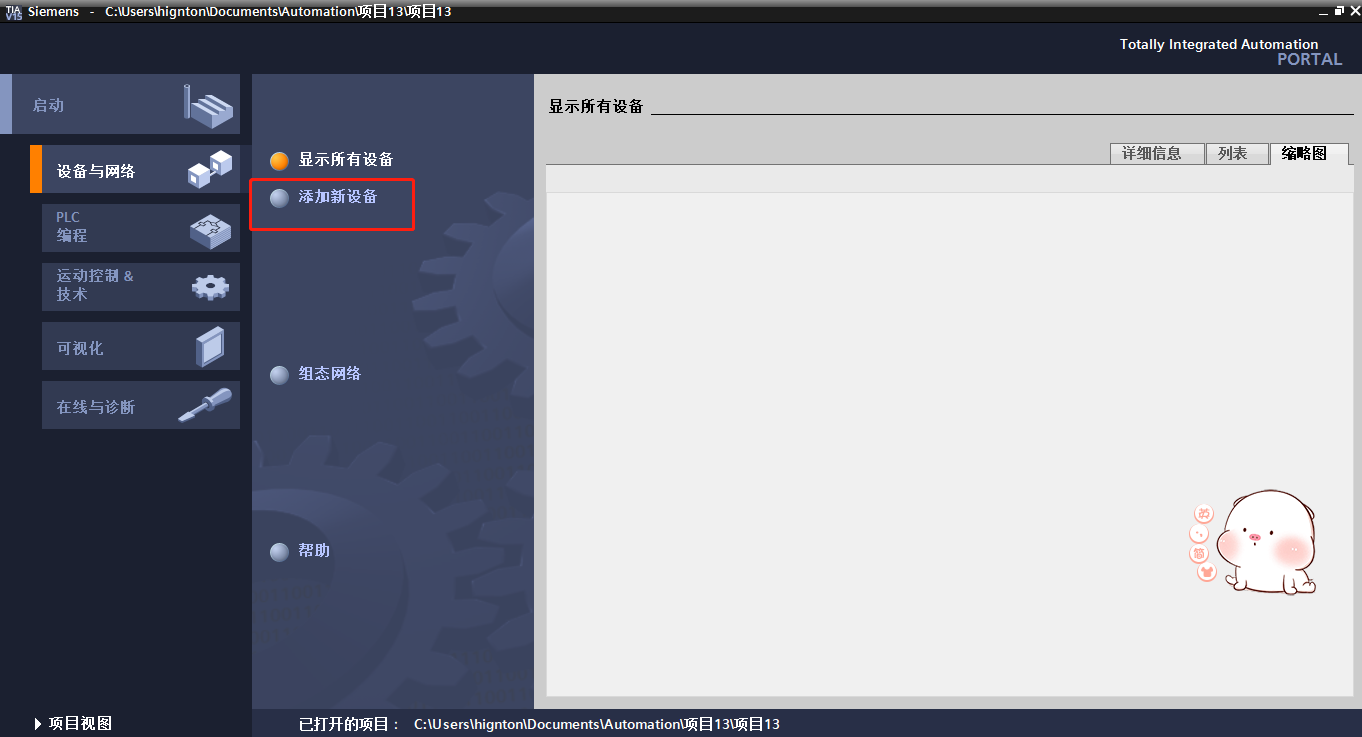

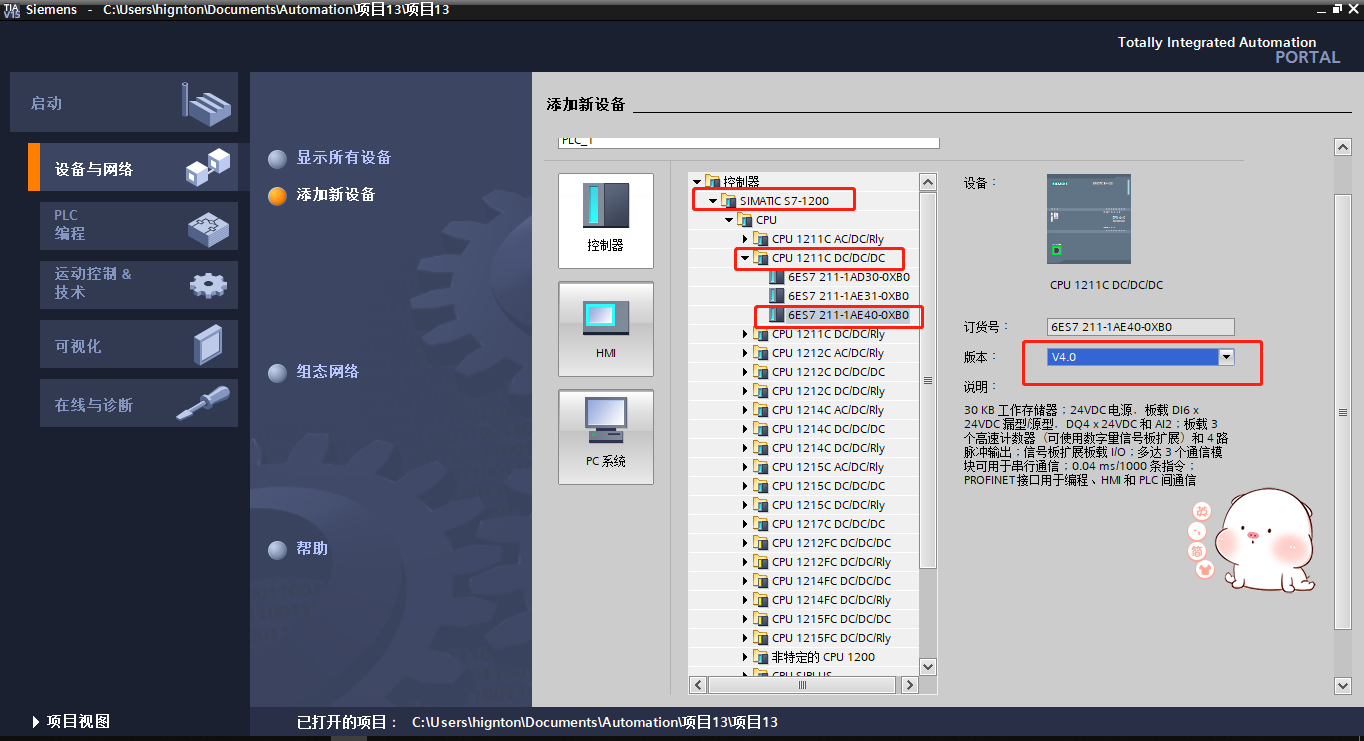

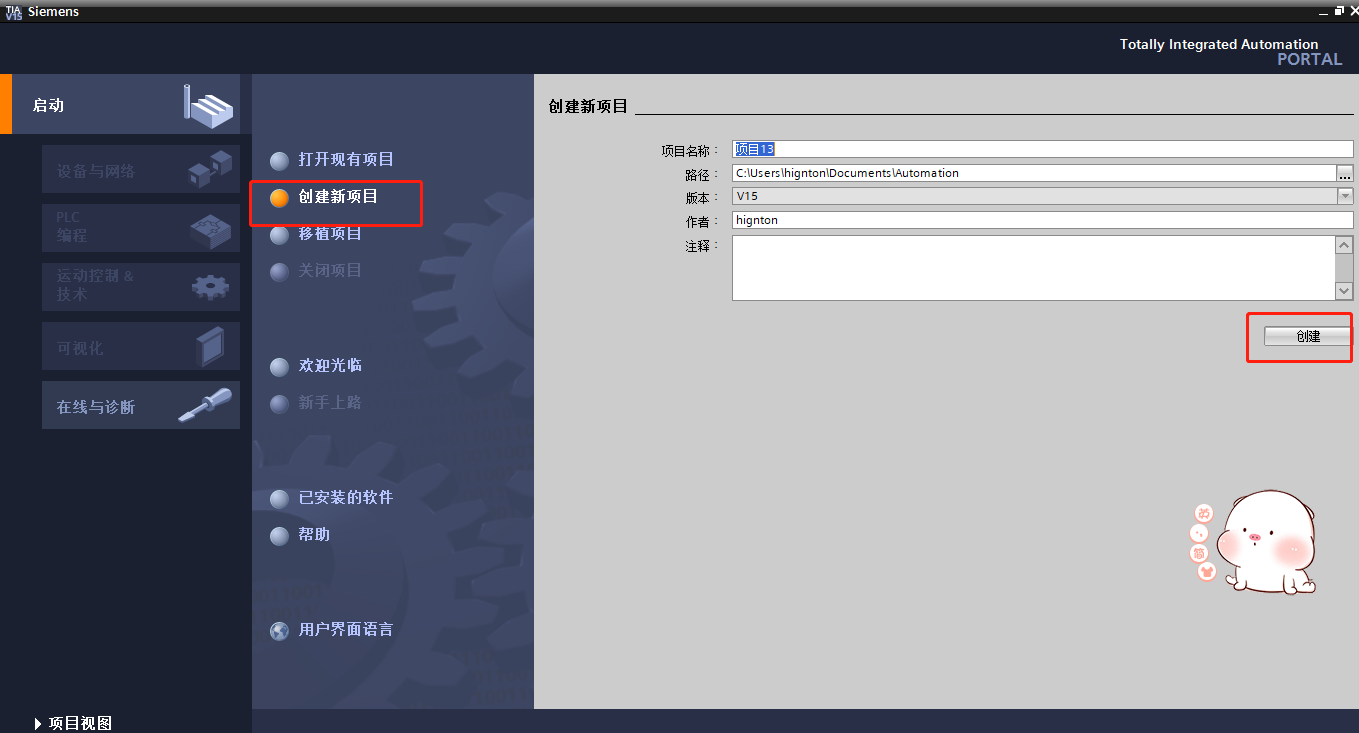

2.打開博圖軟件，新建項目、添加設備，找到對應設備系列、型號、版本等，添加。

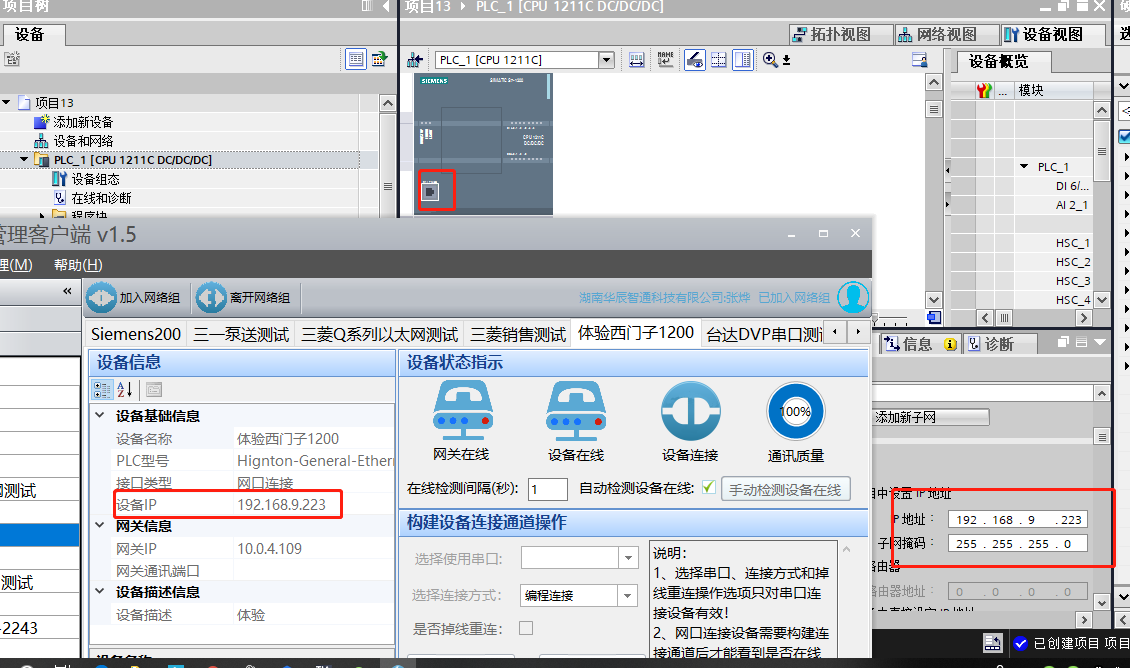

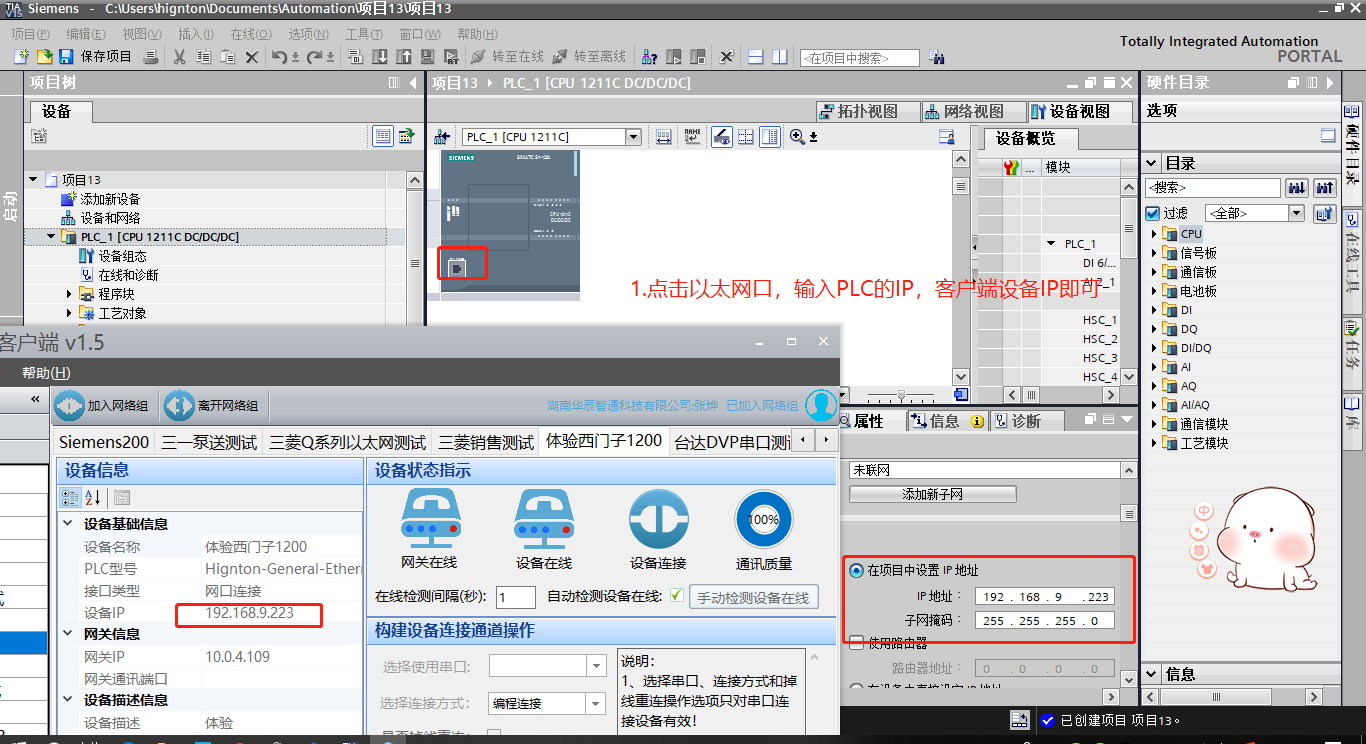

3.點擊組態界面，以太網接口，輸入PLC的IP地址（客戶端的設備IP即是，如圖192.168.9.223）。

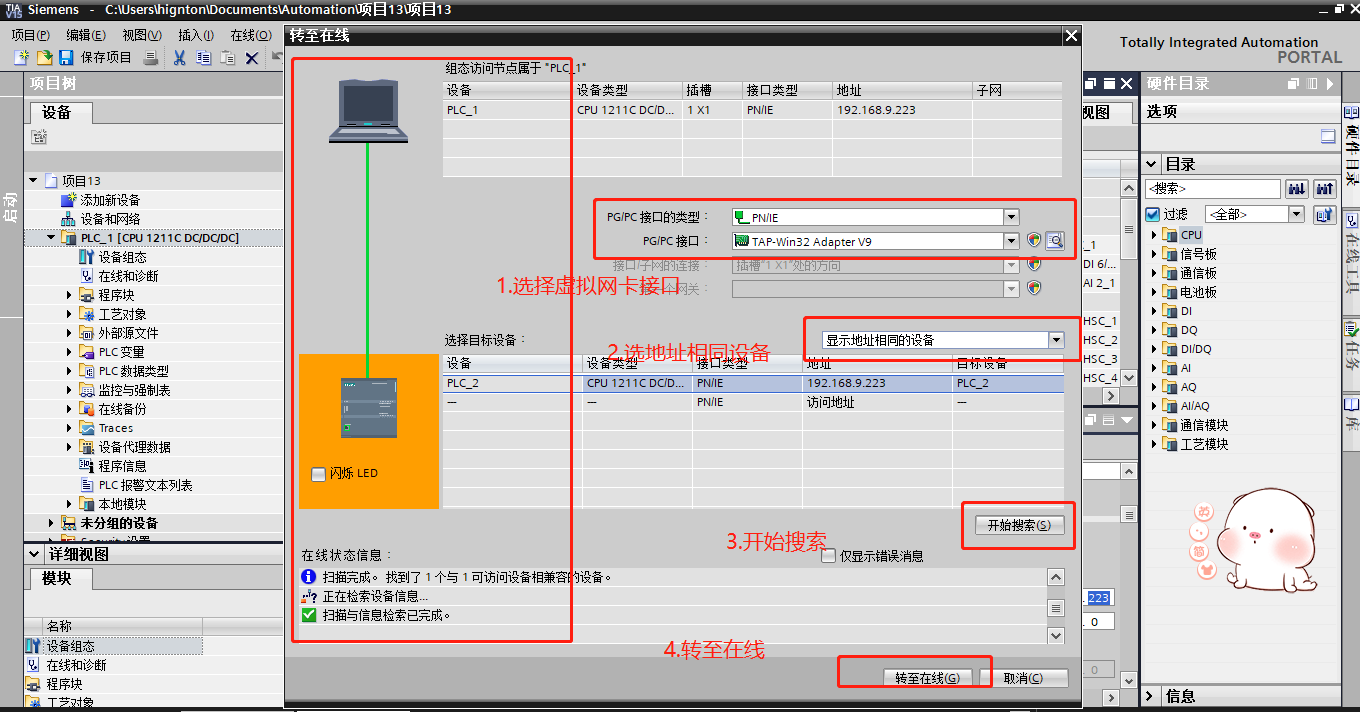

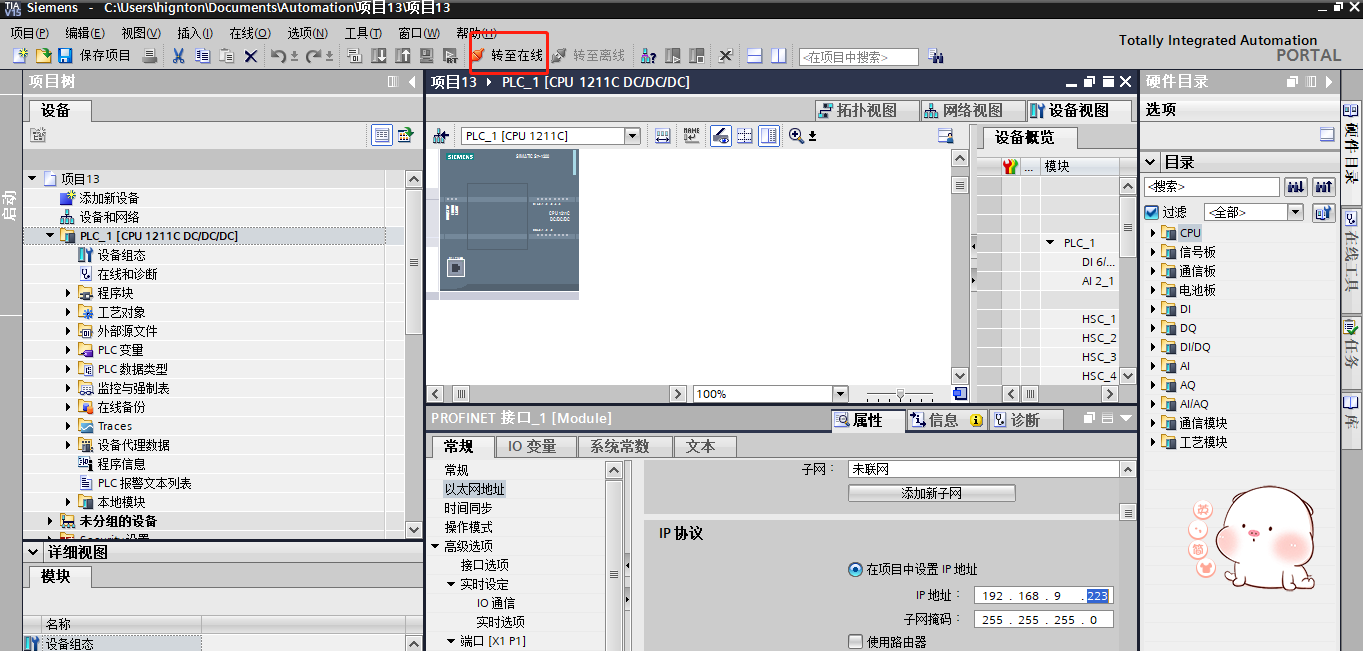

4.轉至在線，如下圖。

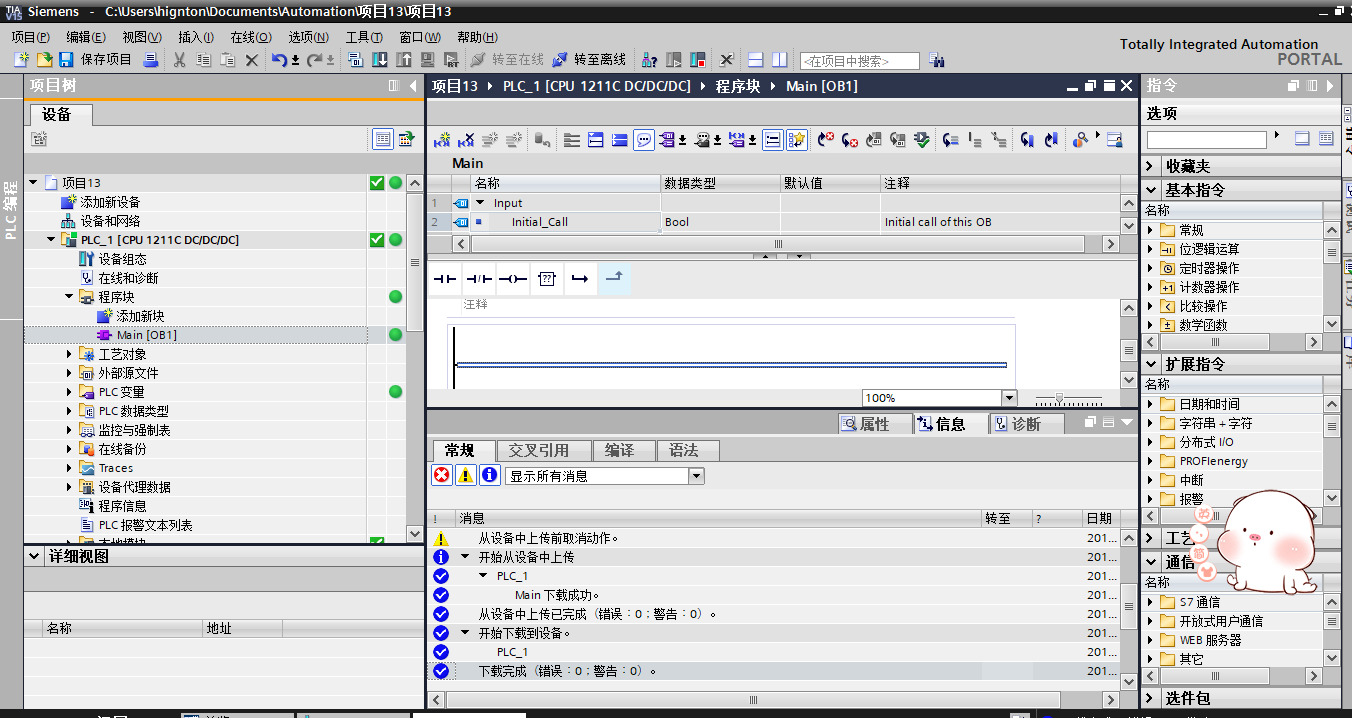

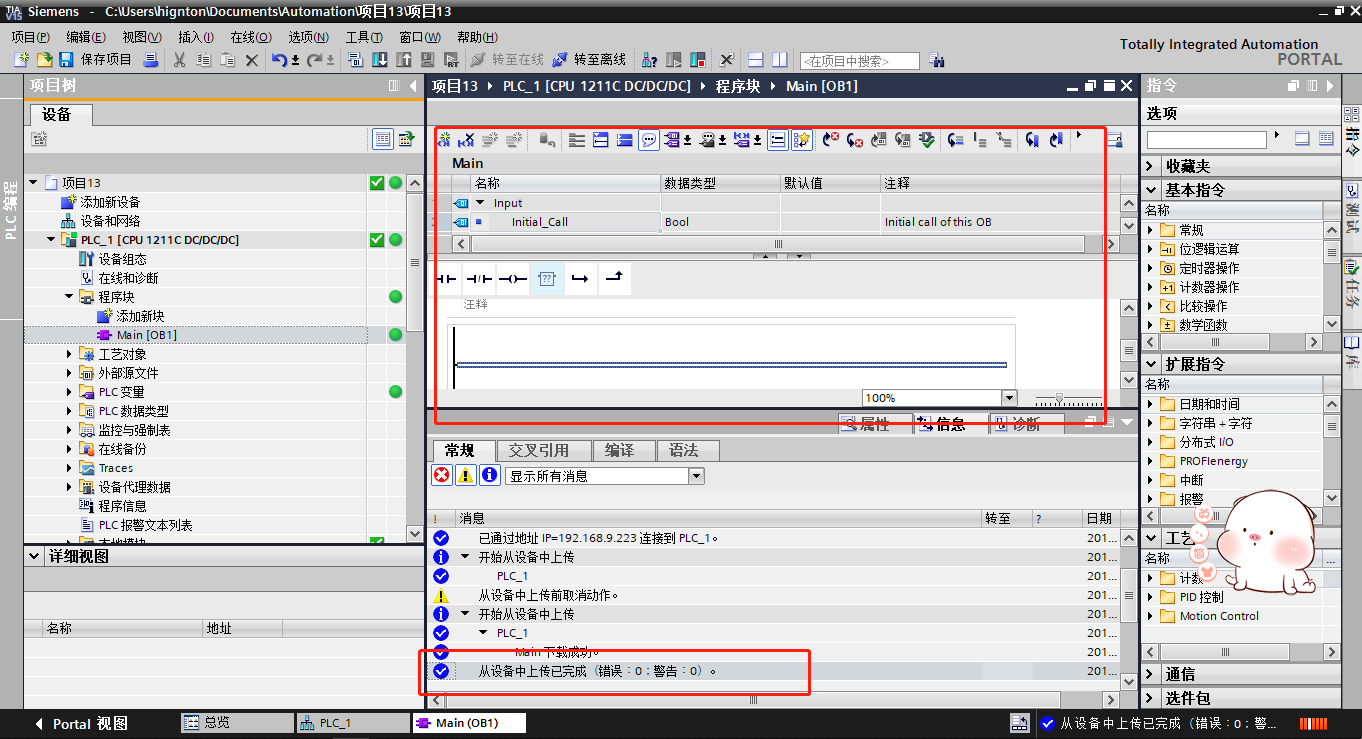

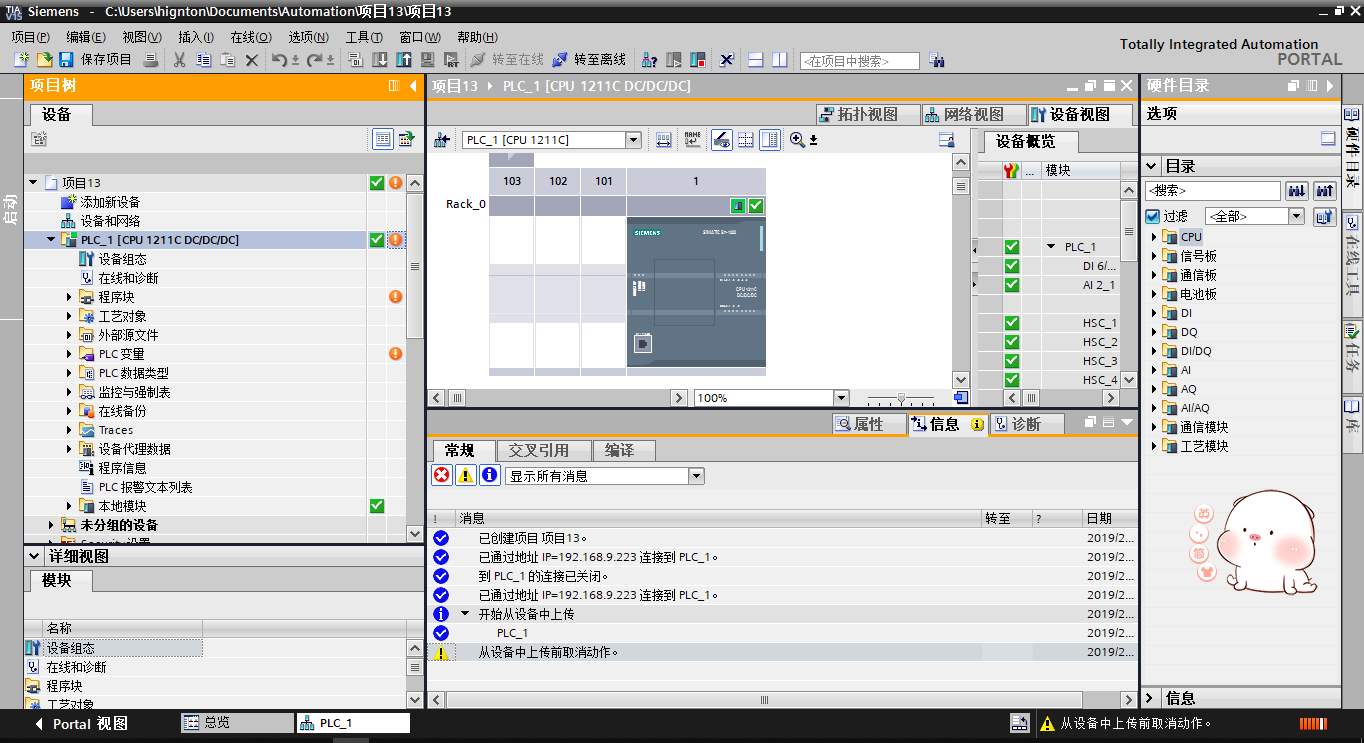

5.上載及下載程序，如下圖（博圖版本與程序需要一一對應，不同的版本及程序存在不兼容的情況，用戶使用請注意版本跟程序兼容）。
